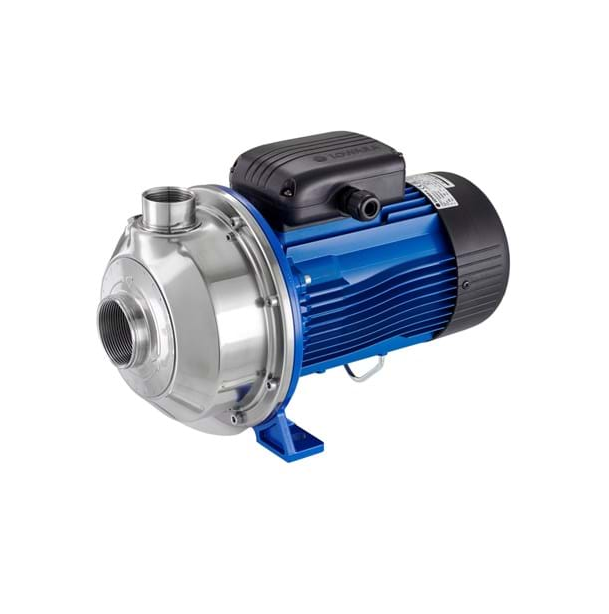

ELETTROPOMPA CENTRIFUGA MONOGIRANTE ORIZZONTALE CEA 80/5/D HP 1 VOLT 380 LOWARA

ELETTROPOMPA CENTRIFUGA MONOGIRANTE ORIZZONTALE CEA 80/5/D HP 1 VOLT 380 LOWARA

Elettropompa centrifuga monogirante orizzontale con bocche filettate, giranti , corpo pompa e diffusori in acciaio inossidabileAISI304

IMPIEGHI
CEA versione in AISI 304
- Movimentazione di acqua e di liquidi puliti, chimicamente non aggressivi.
- Approvvigionamento idrico e pressurizzazione.
- Irrigazione.
- Circolazione d’acqua in impianti di climatizzazione.

DATI CARATTERISTICI
POMPA
- Portate fino a 31 m³/h.
- Prevalenze fino a 32 m.
- Massima temperatura ambiente di utilizzo: 45 °C
- Temperatura del liquido pompato: da -10°C a +85°C per CEA (guarnizioni in NBR). da -10°C a +110°C per CEA..N e CEA..V (guarnizioni in FKM). da -10°C a +110°C per CIE.
- Pressione massima d’esercizio: 8 bar (PN 8).
- Prestazioni idrauliche conformi ISO 9906:2012 - Grade 3B (ex ISO 9906:1999 - Annex A).
- Rotazione antioraria guardando la pompa dal lato della bocca di aspirazione.

CARATTERISTICHE COSTRUTTIVE
- Pompa centrifuga monoblocco monogirante ad aspirazione assiale e mandata radiale.
- Girante calettata direttamente sulla sporgenza albero motore e lanterna speciale di accoppiamento.
- Esecuzione “back pull out” (possibilità di sfilare girante, lanterna, motore senza rimuovere il corpo pompa dalle tubazioni).
- Bocche di aspirazione e mandata filettate (Rp secondo EN 10226-1 e ISO 7-1).
- Girante in acciaio inossidabile AISI 304 (AISI 316 per versione N).
- Tenute meccaniche in Ceramica/Carbone, elastomeri in NBR (EPDM per la versione N), le altre parti in inox AISI 304 (AISI 316 per la versione N). Dimensioni di montaggio secondo EN 12756 (ex DIN 24960) e ISO 3069.
- O-rings in NBR (EPDM per la versione N).

MOTORE
- Motore a gabbia in corto circuito del tipo chiuso a ventilazione esterna.
- Grado di protezione: IP55 come motore (EN 60034-1). IPX5 come elettropompa (EN 60335-1).
- Isolamento classe 155 (F).
- Prestazioni secondo EN 60034-1.
- Tensione standard: - Versione monofase: 220-240 V, 50 Hz - Versione trifase: 220-240/380-415 V, 50 Hz.
- Tappi scarico condensa nella versione standard

Dal 1° luglio 2023, in accordo con i Regolamenti (UE) 2019/1781 e (UE) 2021/341, i motori di superficie trifase 50 Hz, 60 Hz oppure 50/60 Hz con una potenza nominale tra 0,12 e 0,749 kW devono avere un livello minimo di efficienza IE2; mentre quelli con una potenza nominale tra 0,75 e 74,9 kW devono avere un livello minimo di efficienza IE3. I motori di superficie monofase una potenza nominale a partire da 0,12 kW devono avere un livello minimo di efficienza IE2.
